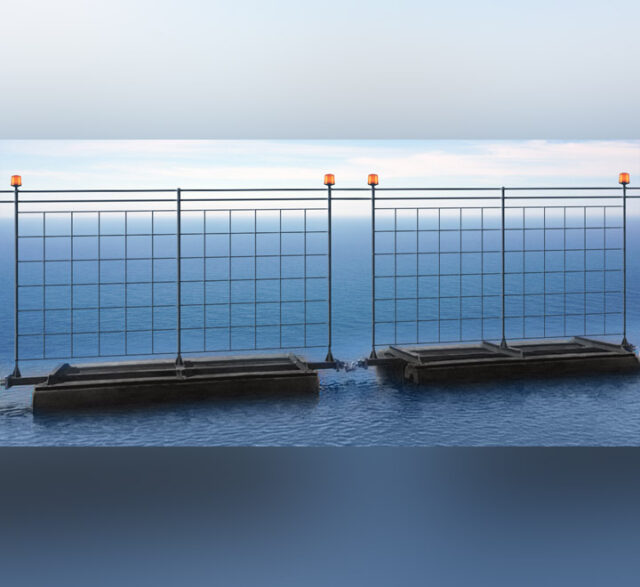

Jūras drošības barjera BARRACUDA ir izturīga modulārā sistēma, kas izstrādāta ostu, kuģu būvētavu, termināļu, kritiskās infrastruktūras un ierobežotas pieejamības akvatoriju aizsardzībai pret neautorizētu ūdenstransporta līdzekļu piekļuvi un citiem apdraudējumiem no ūdens side.
Tās pastiprinātā tērauda konstrukcija, izturīgie ar putām pildītie polietilēna pludiņi un modulārā konfigurācija nodrošina uzticamu fiziskās drošības perimetru skarbos jūras ekspluatācijas apstākļos.
Sistēmu var pielāgot dažādiem objekta apstākļiem un drošības prasībām, tostarp integrējot ar virsūdens žogiem, zemūdens aizsargtīkliem, piekļuves vārtiem, navigācijas aprīkojumu un pielāgotām enkurošanas sistēmām.
BARRACUDA jūras drošības barjeras var izmantot:
- Ostu un piestātņu objektos
- Kuģu būvētavās un kuģu remonta rūpnīcās
- Naftas un gāzes termināļos
- SDG (LNG) termināļos un objektos
- Jūras spēku un militārajā infrastruktūrā
- Atomelektrostacijās un hidroelektrostacijās
- Tiltu un piekrastes infrastruktūras aizsardzībai
- Piekrastes drošības zonās
- Ierobežotas navigācijas zonās
- Kritiskajā jūras infrastruktūrā
Modulāro sistēmu var konfigurēt gan īsu aizsardzības posmu, gan paplašinātu peldošo drošības perimetru izveidei.

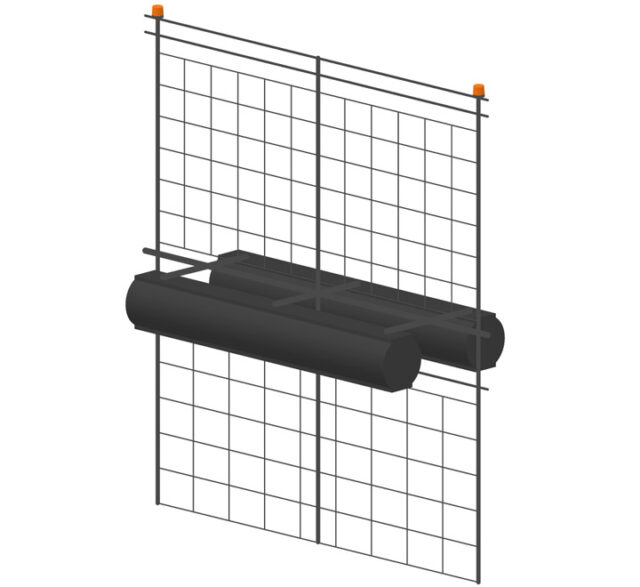

- BARRACUDA barjeras galvenais konstrukcijas elements ir izturīgs tērauda rāmis, kas izgatavots no augstas izturības H-veida profiliem (toprenčiem).
- Rāmis nodrošina augstu stingrību un izturību pret slodzēm, ko rada viļņi, straumes, vējš un ekspluatācijas kustības.
- Kritiskās konstrukcijas zonas ir papildus pastiprinātas, lai uzlabotu slodzes sadali un palielinātu barjeras kopējo stabilitāti.
- Centrālā tērauda sija nodrošina papildu konstrukcijas izturību un palīdz sadalīt stiepes, lieces un vērpes slodzes gareniski katram barjeras posmam.
- Konstrukcijas elementi un pludiņi ir savienoti, izmantojot augstas izturības skrūvsavienojumus.
- Korozijizturīgi nerūsējošā tērauda stiprinājumi nodrošina uzticamu un ilgstošu veiktspēju jūras vidē.
- Skrūvju konstrukcija arī atvieglo atsevišķu komponentu pārbaudi, apkopi un nomaiņu, ja tas nepieciešams.
Katru BARRACUDA moduli balsta divi polietilēna pludiņi, kas izvietoti abās tērauda rāmja pusēs.
Šī konfigurācija nodrošina:
- Stabilu peldspēju
- Uzlabotu šķērsstabilitāti
- Līdzsvarotu slodzes sadali
- Palielinātu noturību pret viļņu iedarbību
- Centrālā konstrukcijas rāmja aizsardzību
Pludiņi ir izgatavoti no biezsienu, triecienizturīga polietilēna, kas ir piemērots ilgstošai ekspluatācijai āra podstākļos un jūras vidē.
Katra pludiņa iekšējais tilpums ir piepildīts ar poliuretāna putām ar zemu ūdens absorbciju.
Tas nodrošina papildu peldspējas rezervi un palīdz pludiņam saglabāt peldspēju pat tad, ja ārējais polietilēna apvalks tiek lokāli bojāts.
Polietilēna materiāls ir UV stabilizēts un izvēlēts, apvienojot stingrību, triecienizturību un ilgu kalpošanas laiku skarbos vides apstākļos.
Pludiņu savienojumu zonās ir iestrādāts iekšējais tērauda pastiprinājums.
Pastiprinājums palīdz sadalīt slodzi vietās, kur pludiņi ir piestiprināti pie galvenā rāmja, un samazina punktveida spriegumus, ko rada viļņu izraisītās horizontālās un vertikālās kustības.
Šis konstrukcijas risinājums palielina gan pludiņu stiprinājumu, gan kopējās barjeras konstrukcijas izturību.
BARRACUDA pamatā ir savstarpēji aizvietojami modulārie posmi.
Tas nodrošina vairākas ekspluatācijas priekšrocības:
- Barjeras garumu var pielāgot aizsargājamajai teritorijai
- Atsevišķus moduļus var nomainīt, nedemontējot visu sistēmu
- Bojātos komponentus var remontēt atsevišķi
- Barjeras konfigurāciju var mainīt, mainoties objekta prasībām
- Transportēšanu un uzstādīšanu var organizēt pa posmiem
Modulārais koncepts ļauj sistēmai arī sekot ūdens līmeņa svārstībām un kustībām, saglabājot aizsargājamā perimetra nepārtrauktību.
BARRACUDA sistēma rada būtisku fizisku šķērsli, kas paredzēts, lai ierobežotu maza izmēra kuģu, bezpilota virsūdens aparātu un citu peldošu apdraudējumu neautorizētu piekļuvi.
Pastiprinātais tērauda rāmis un peldošie elementi darbojas kopā, nodrošinot spēcīgu vizuālo un fizisko drošības robežu ap aizsargājamo akvatoriju.
Nepieciešamo aizsardzības līmeni var palielināt, integrējot papildu drošības komponentus atbilstoši konkrētā projekta prasībām.
Atkarībā no nepieciešamā drošības līmeņa BARRACUDA var aprīkot ar:
- Virsūdens drošības žogiem
- Pretrāpšanas (anti-climbing) elementiem
- Zemūdens pretpeldētāju tīkliem
- Zemūdens drošības tīkliem
- Pretdronu aizsardzības sistēmām
- Navigācijas un brīdinājuma ugunīm
- Ielaušanās atklāšanas iekārtām
- Manuāliem vai pielāgotiem piekļuves vārtiem
- Enkurošanas ķēdēm un savienošanas sistēmām
- Pielāgotiem enkurošanas risinājumiem
Dažādas konfigurācijas var izstrādāt atkarībā no apdraudējuma veida, ekspluatācijas prasībām un aizsargājamā objekta īpatnībām.
Katram jūras objektam ir atšķirīgs ūdens dziļums, paisuma un bēguma apstākļi, straumes un esošā infrastruktūra.
Tāpēc BARRACUDA sistēmu var savienot ar:
- Enkurošanas paliem (dolfīniem)
- Pāļiem
- Piestātnes konstrukcijām
- Betona enkura blokiem
- Krastā izvietotiem stiprinājuma punktiem
- Specializētām gultnes enkurošanas sistēmām
Atbilstošā konfigurācija tiek izvēlēta saskaņā ar objekta apstākļiem un paredzamajām vides slodzēm.
ECONAD nodrošina konkrētam projektam pielāgotus inženiertehniskos risinājumus BARRACUDA peldošo drošības barjeru uzstādīšanai.
Izstrādājot sistēmu, mūsu inženieri var ņemt vērā:
- Kopējo aizsardzības garumu
- Ūdens dziļumu
- Viļņošanās apstākļus
- Straumes ātrumu
- Paisuma un bēguma svārstības
- Vēja apstākļus
- Esošos pāļus un dolfīnus
- Kuģu satiksmes intensitāti
- Nepieciešamo drošības līmeni
- Prasības vārtu sistēmai
- Virsūdens aizsardzību
- Zemūdens aizsardzību
- Enkurošanas un nostiprināšanas apstākļus
Balstoties uz šo informāciju, barjeras izvietojumu, moduļu konfigurāciju, savienojumu sistēmu un enkurošanas izkārtojumu var pielāgot konkrētajam projektam.
- Izturīga konstrukcija: Pastiprināts tērauda rāmis nodrošina augstu konstrukcijas izturību prasīgiem jūras drošības pielietojumiem.
- Stabila peldspēja: Divi ar putām pildīti polietilēna pludiņi nodrošina uzticamu peldspēju un šķērsstabilitāti.
- Modulāra konfigurācija: Atsevišķi, savstarpēji aizvietojami posmi vienkāršo uzstādīšanu, apkopi un nomaiņu.
- Jūras videi piemēroti komponenti: Materiāli un stiprinājumi ir izvēlēti ilgstošai ekspluatācijai jūras vidē.
- Vairāki aizsardzības līmeņi: Sistēma var ietvert žogus, zemūdens tīklus, vārtus un papildu drošības aprīkojumu.
- Individuāla projektēšana: Katru uzstādīšanu var konfigurēt atbilstoši faktiskajiem vides apstākļiem un aizsargājamā objekta drošības prasībām.
Peldošie drošības risinājumi kritiskajai infrastruktūrai
ECONAD izstrādā BARRACUDA peldošās drošības barjeru sistēmas atbilstoši katra projekta specifiskajām prasībām.
Sazinieties ar mums, lai saņemtu:
- Projekta sākotnējo novērtējumu
- Barjeras konfigurācijas izstrādi
- Tehniskās konsultācijas
- Enkurošanas un nostiprināšanas rekomendācijas
- Vārtu sistēmas projektēšanu
- Virsūdens un zemūdens aizsardzības risinājumus
- Uzstādīšanas plānošanu
- Komercpiedāvājumu
Nosūtiet mums sava objekta rasējumus, ūdens dziļumu, vides apstākļus un nepieciešamo aizsardzības garumu, lai saņemtu sākotnējo tehnisko piedāvājumu.
